电缆隧道辅助设施设计,管道防水怎么做



  电缆隧道辅助设施设计,管道防水怎么做?【株洲完全科技-电缆管道防水全能服务商  电话:0731-22373206     QQ:411395613】电缆隧道是指存在较多的电缆数量,存在可以方便安装和巡视的通道,全封闭式电缆构筑物。随着社会经济的发展和城市现代化建设的需要,在城市电力过程中大量的架空电缆敷设迁改为入地隧道敷设电力电缆。由于隧道内的电缆数量众多,安全性要求的不断提高,所以要求隧道内的辅助设施的设置要更加的完善。


电缆隧道辅助设施设计



  1.电源系统

  作为电缆隧道辅助设施中最基础的一个系统,它为整个电缆隧道的辅助设施提供全部的电力支撑。

  A.供电电压

  电缆隧道辅助设施电源一般采用交流380/220V供电,供电半径500米左右。

  B.配置要求

  隧道供电系统的电源可以直接取自市电低压电网,也可以取自专用配电体系。专用配电体系的配电变压器可放置于地面以上,如人行道边、绿化带内等不影响市政交通的地方;并与市政景观协调、和谐。隧道内如具备空间大、干燥等条件时,也可以将配电变压器放置于隧道内,但必须采用干式变压器。

  电缆隧道的每个电源进线的容量应满足供电范围内全部设备同时投入时的用电需要。电缆隧道内应设进线电源配电箱、低压用电配电箱、检修电源配电箱。进线电源配电箱宜设在人员进出口附近。

  辅助设施的馈电线路应敷设在难燃或阻燃的管材或防火槽盒内。


电缆隧道辅助设施设计

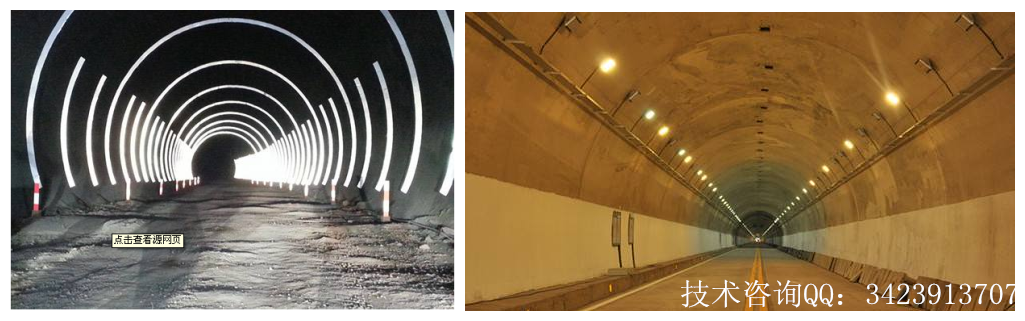

  2.照明系统

  照明系统分为正常照明和应急照明。照明线路应采用双控线路,线路导线截面不应小于1.5mm2;线路开关应选用双控开关。照明系统的设计应该考虑人性化设计,例如开关位置的光电显示、紧急疏散指示等,以方便运行、检修人员的使用。

  电缆隧道内的照明灯具应选用节能型的防潮灯具,隧道内人行通道的平均照度不小于10Ix。隧道内的应急照明主要用于隧道内失电或事故时的照明和指导人员疏散用。主要通道上的应急照明照度不应低于0.5lx。


电缆隧道辅助设施设计


  3.防排水系统

  电缆隧道防排水系统分为防水和排水两部分,并且防水是排水的前提,电缆隧道主要是地下密闭系统,设计原则应是先防后排,防排兼设。尽量确保隧道干燥、无积水。

  A.防水

  电缆隧道的墙面防水设计主要是采用结构自防水及外防水层;内部将渗水部位进行堵漏修补。通过专业防水施工技术人员施工,保证防水效果。

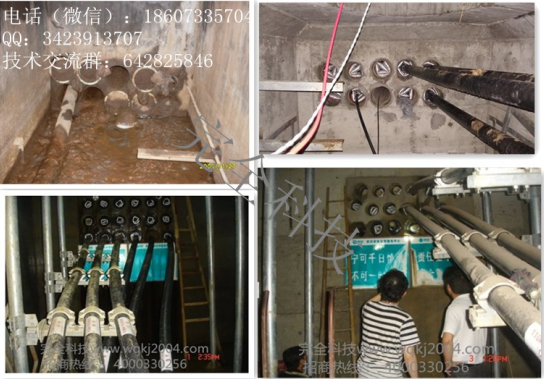

  电缆隧道内的电缆穿墙管口主要是采用充气式电缆管道封堵系统进行一个有效的密封处理,运用它特有的柔性封堵特性,给电缆的安全运行提供了简单有效长久的保护。WQ-TEK®充气型电缆管道封堵气囊有多年的市场推广。已在北京、江苏、武汉、长沙、宁波,太原等地区不同领域电力电缆工程中得到广泛的应用与推广,受到业界多方的认可。


电缆隧道辅助设施设计



  B.排水

  电缆隧道内的排水设计是:设置汇水和排水系统。电缆隧道是结构放坡,排水坡度不小于0.5%,并在排水坡的低处设置集水井。集水井的设置还应综合考虑场地地形和城市排水系统检查井位置等。集水井处设置排水泵和排水管。排水泵的排水量和扬程由集水井大小和深度确定;启动方式可根据实际情况采用自动或者手动。排水泵的排水容量应按隧道内的水量和排出扬程确定。排水管必须设置逆止伐并与附近的城市排水系统接通。

  4.其他辅助系统

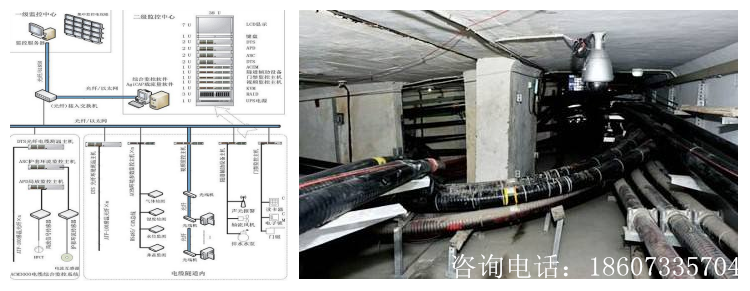

  随着技术的发展和生产管理的需要,为了更好地监视、管理电缆隧道的运行,电缆隧道辅助设施有了新的发展,逐步引入、研发了图象监控系统、集水井水位监控系统、电缆井盖管理系统、出入口门禁系统等,这些系统可以解决隧道实时监控、积水水位控制、防盗、非法进入等问题和管理需求。

  电缆隧道现代化、一体化、信息化的综合监控管理系统的建设,在目前电缆运行人员普遍不足而电缆隧道建设和电缆线路普遍发展的情况下,是运行人员高效管理电缆隧道的需要,也是电缆隧道智能化管理的发展方向。

  WQ-TEK®充气型电缆管道封堵系统特性

  防水、耐压、抗腐蚀材料制成的气囊,通过膨胀挤压的方式对电缆管孔与电缆之间的缝隙紧密填充,阻断污水、泥沙、小动物进入管道。确保电缆及配电设备运行环境干燥清洁。


电缆隧道辅助设施设计



  1、安装不需要大型设备,单人3分钟完成操作。即使在拥挤复杂的环境内也能快速安装。可在有水流动的管道中安装,适合电缆管道应急抢修的需要。

  2、可以对空置管孔、单孔多根电缆管孔、不规则变形管孔进行适应性封堵,使用辅助安装配件能解决多根电缆间的渗漏。

  3、能适应大范围的温差变化,-15℃—60℃间气囊及防水密封材料不出现老化。可长时间经受酸碱污水的浸泡。并且能够承受较大水柱压力的冲击。

  4、在电缆与管道间形成一个柔性缓冲密封环,能承受小范围的电缆轴向拉伸以及低频震动,避免电缆拖拽可能出现的外保护层磨损。产品耐穿刺大于100N,破裂压强大于0.9Mpa。膨胀形成的弧形表面有弹性,不易遭受小动物的啃咬破坏。

  5、不出现人为破坏的情况下,20年内不出现漏水漏气,不需要反复更换。不同于轮胎或充气玩具,产品气密性先进可靠,不需要周期性补充气压。


  WQ-TEK®充气型电缆管道封堵系统专业制造商与技术服务商——株洲市完全科技有限公司,欢迎垂询!
