地铁上电缆管道密封气囊的试点安装

  地铁35KV变电站电缆夹层穿墙管封堵技改

  WQ-TEK®电缆管道密封气囊试点安装


  某省会地铁1号线无人值守35KV变电站自投运以来,多次因降雨、融雪、污水管破裂,出现电缆夹层倒灌积水,站内用电设备运维存在巨大的安全隐患。经现场查勘,问题主要出现在电缆穿墙管孔的封堵防护处理,业主单位曾使用防火泥、发泡胶、水泥等传统材料对电缆穿墙管孔进行处理,密封效果很差,当变电站室外预制管沟出现因降雨、融雪积水时,大量积水顺穿墙管瞬间涌入电缆夹层。导致电缆长期被水浸泡,带险运行,积水形成的潮湿空气还造成设备柜体严重凝露,加速电力配件的锈蚀损坏。

  业主单位迫切需要成熟有效的封堵产品解决来解决无人值守变电站电缆夹层的积水问题。完全科技的国家专利WQ-TEK®充气型电缆管道封堵气囊已在多个地铁项目中成功应用,电缆管道封堵防护效果广受认可。应业主单位邀请,对上述变电站完成了封堵效果对比试点安装。

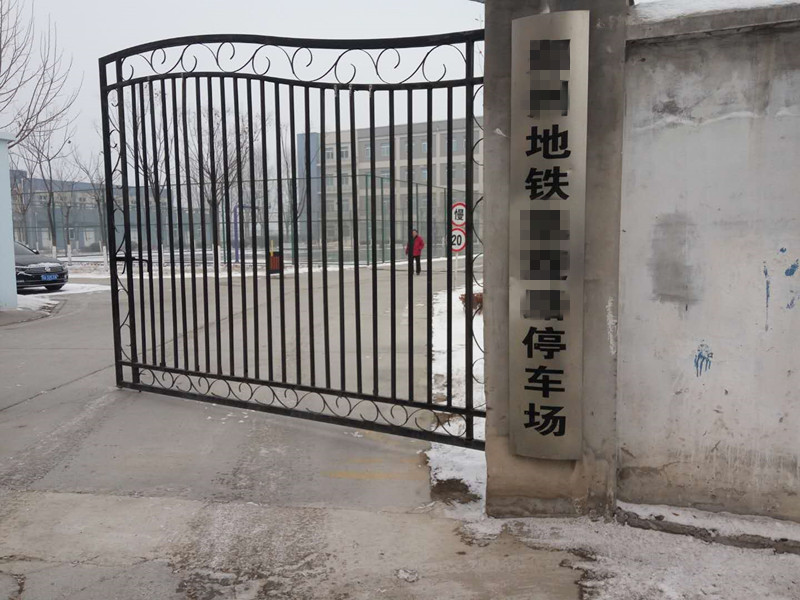

地铁上电缆管道密封气囊的试点安装  地铁上电缆管道密封气囊的试点安装

地铁上电缆管道密封气囊的试点安装  地铁上电缆管道密封气囊的试点安装

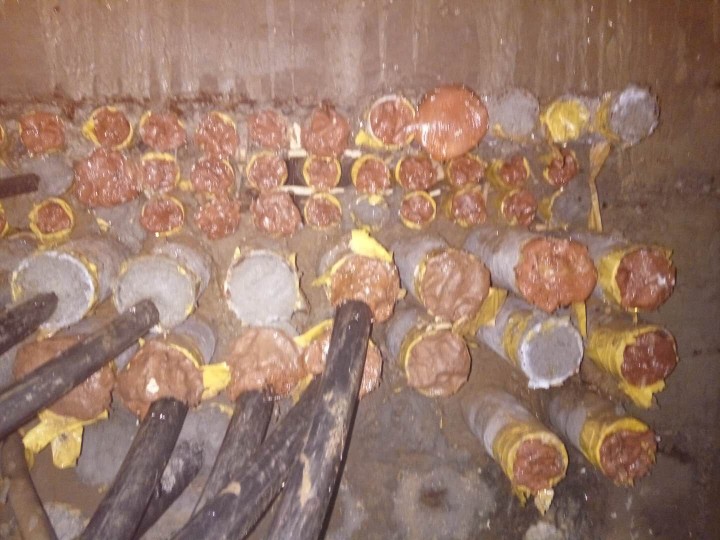

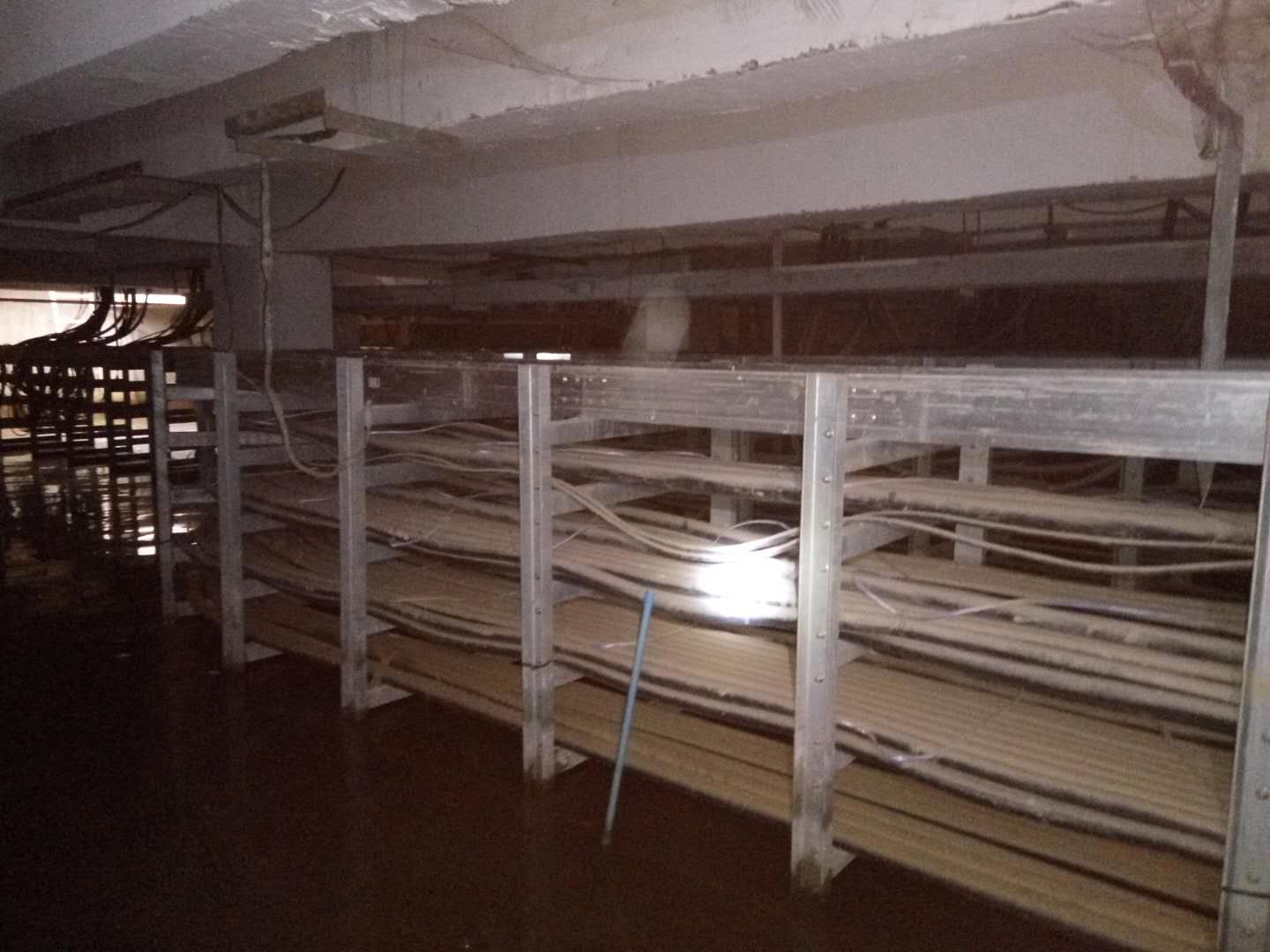

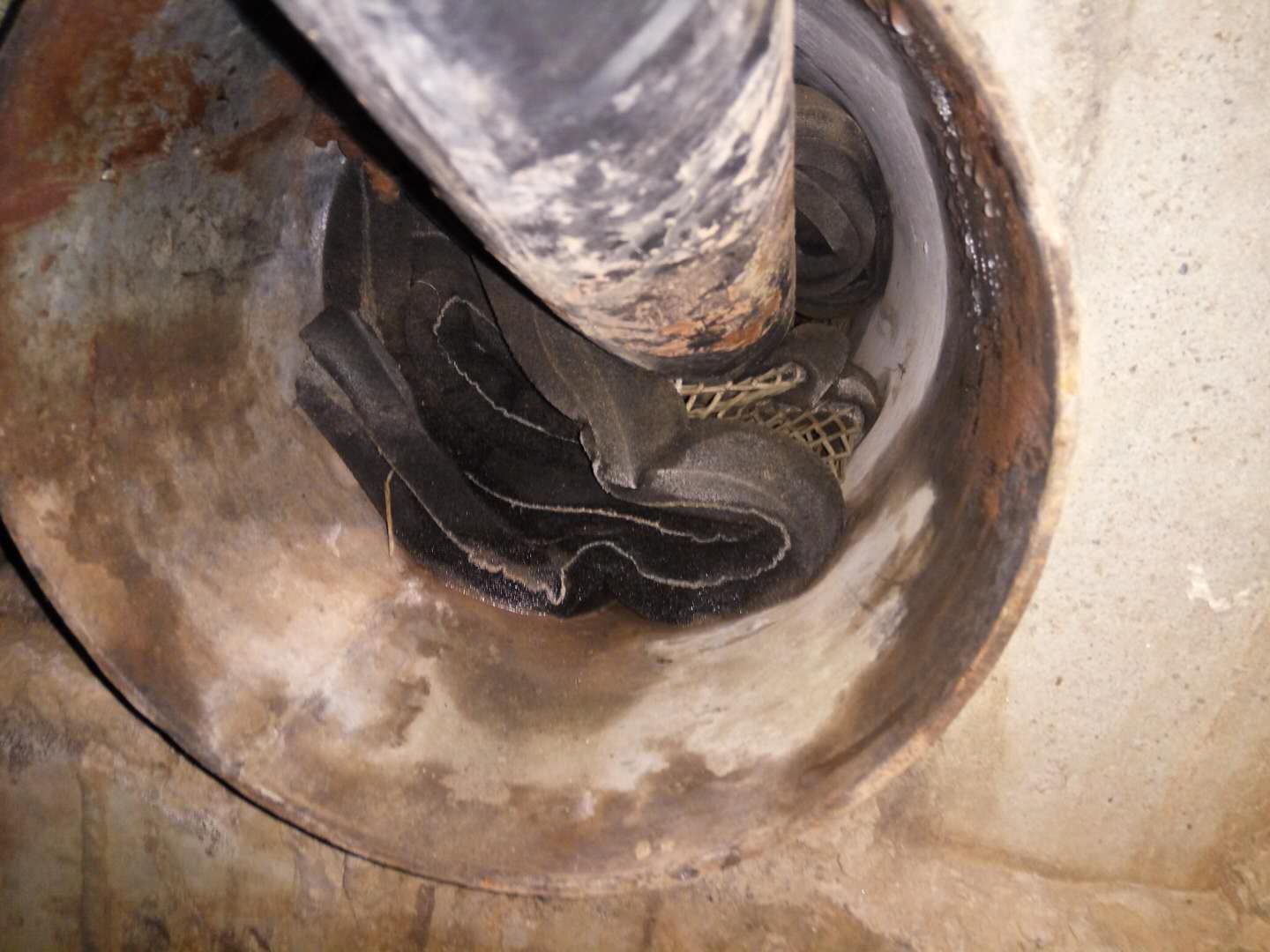

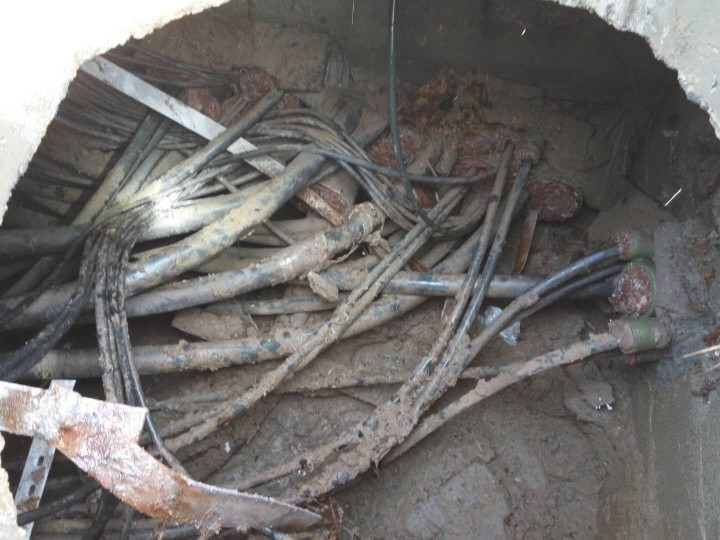

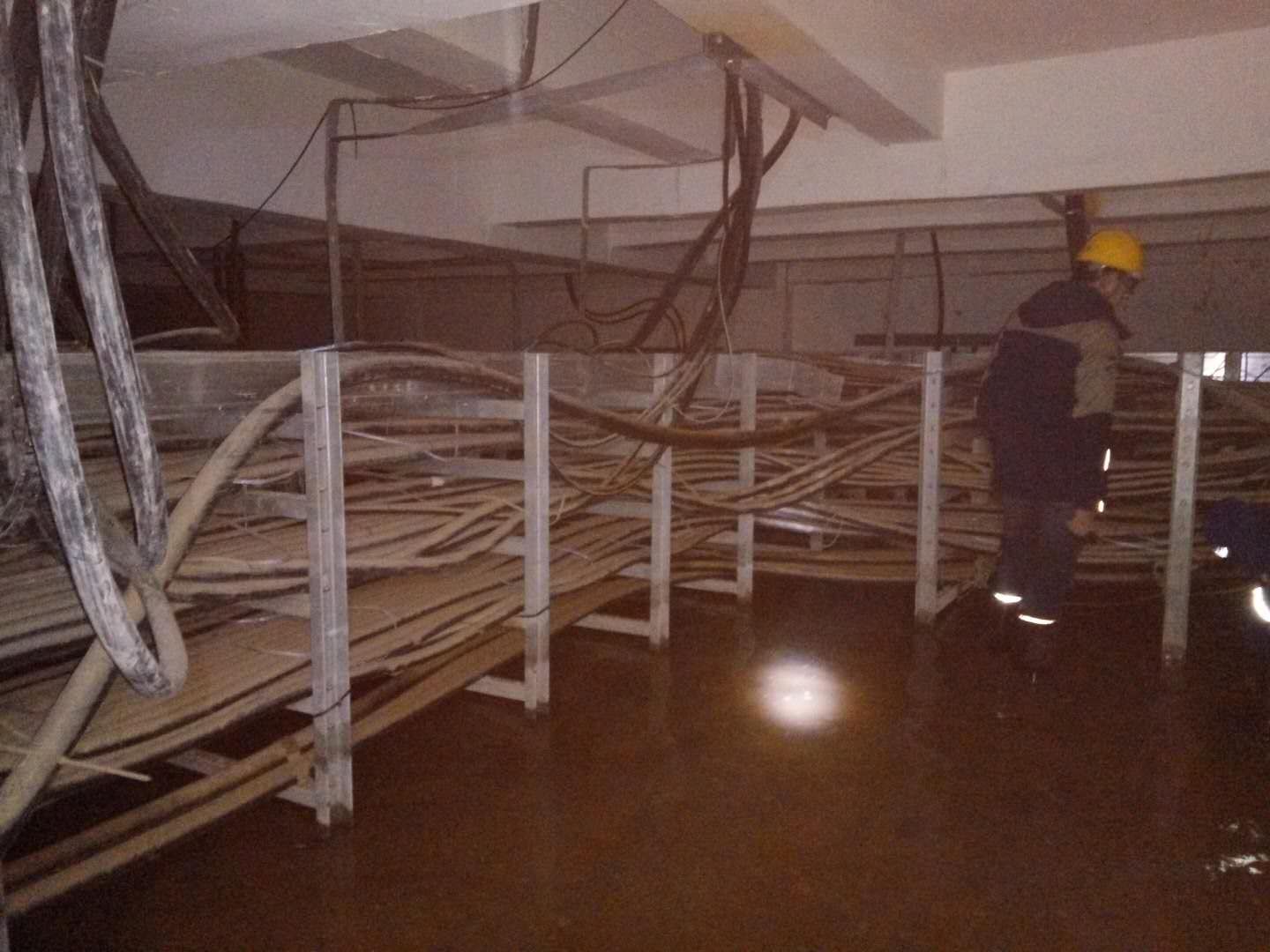

  完全科技技术人员赶到现场,发现前期使用防火泥、发泡胶处理的穿墙管孔封堵已基本失效,电缆夹层严重积水,桥架及电缆浸泡在水中,金属构件出现严重锈蚀,上层变电站环网柜体长期受电缆夹层潮湿空气侵蚀,出现锈蚀,柜体内凝露严重。


地铁上电缆管道密封气囊的试点安装  地铁上电缆管道密封气囊的试点安装



  通过现场问题分析发现,防火泥、发泡胶等材料在过高或者过低的环境温度都不适宜使用,容易出现老化,当管道内的电缆出现移动/拉伸/扭转等破坏应力时,会对已经固化的封堵材料造成挤压,材料发生破裂导致封堵失效。因此防火泥、发泡胶等传统材料在处理电缆管道防水封堵时总是不停的更换,堵了漏!漏了堵!堵了还漏!

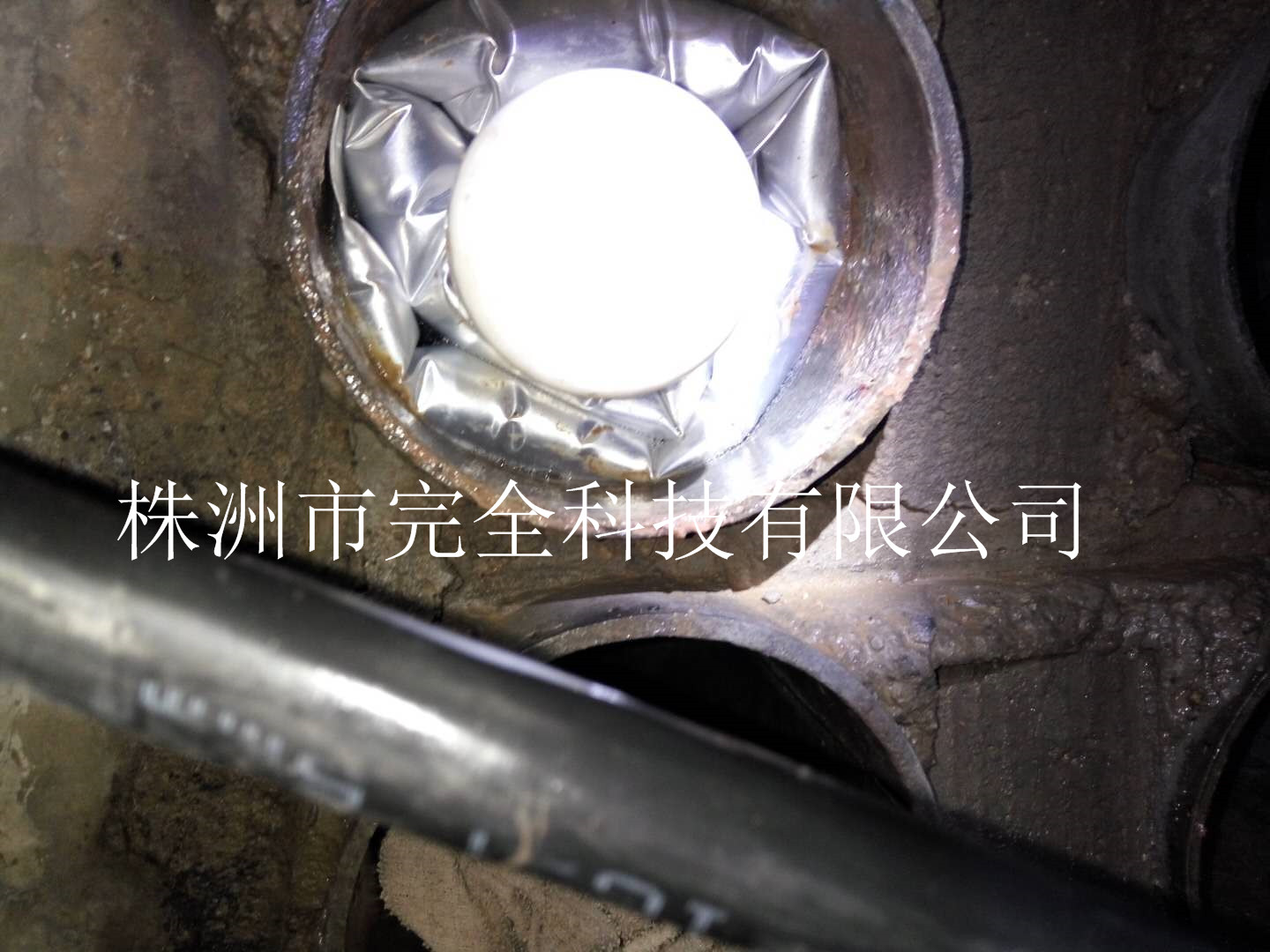

  完全科技技术人员通过现场实地勘探,拟定处理方案:本次挑选试点安装管径φ110mm、管径φ140mm、管径φ220mm的各5个,其中管径φ220为穿线管,其他为空管。试安装后过2天看管道內壁,对比其他管道,若干燥证明封堵成功!

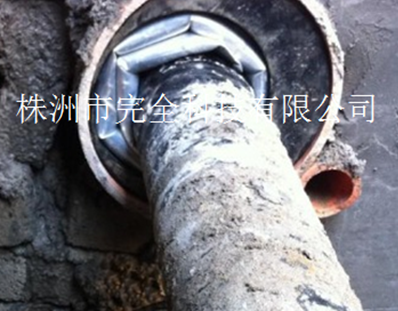

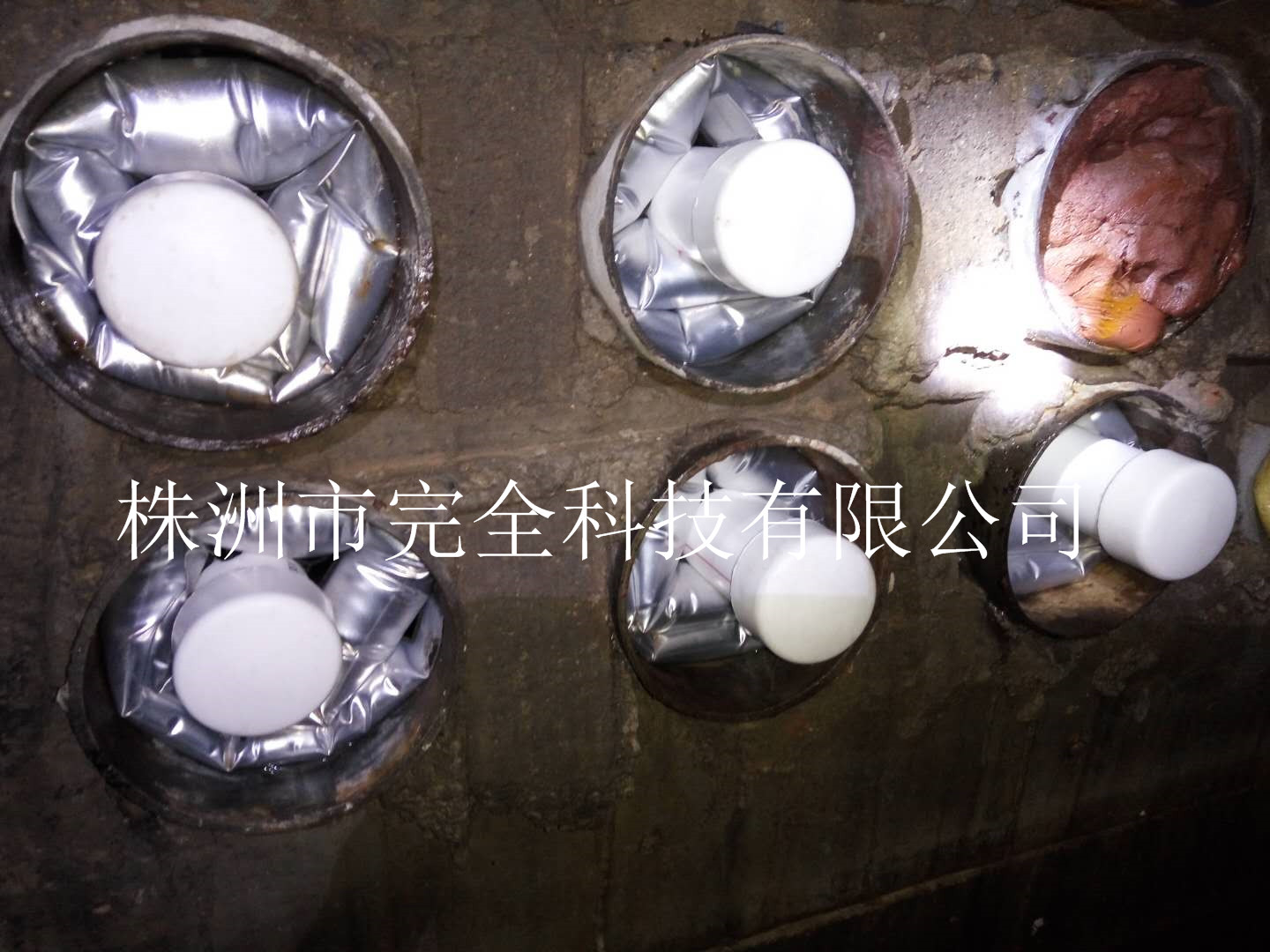

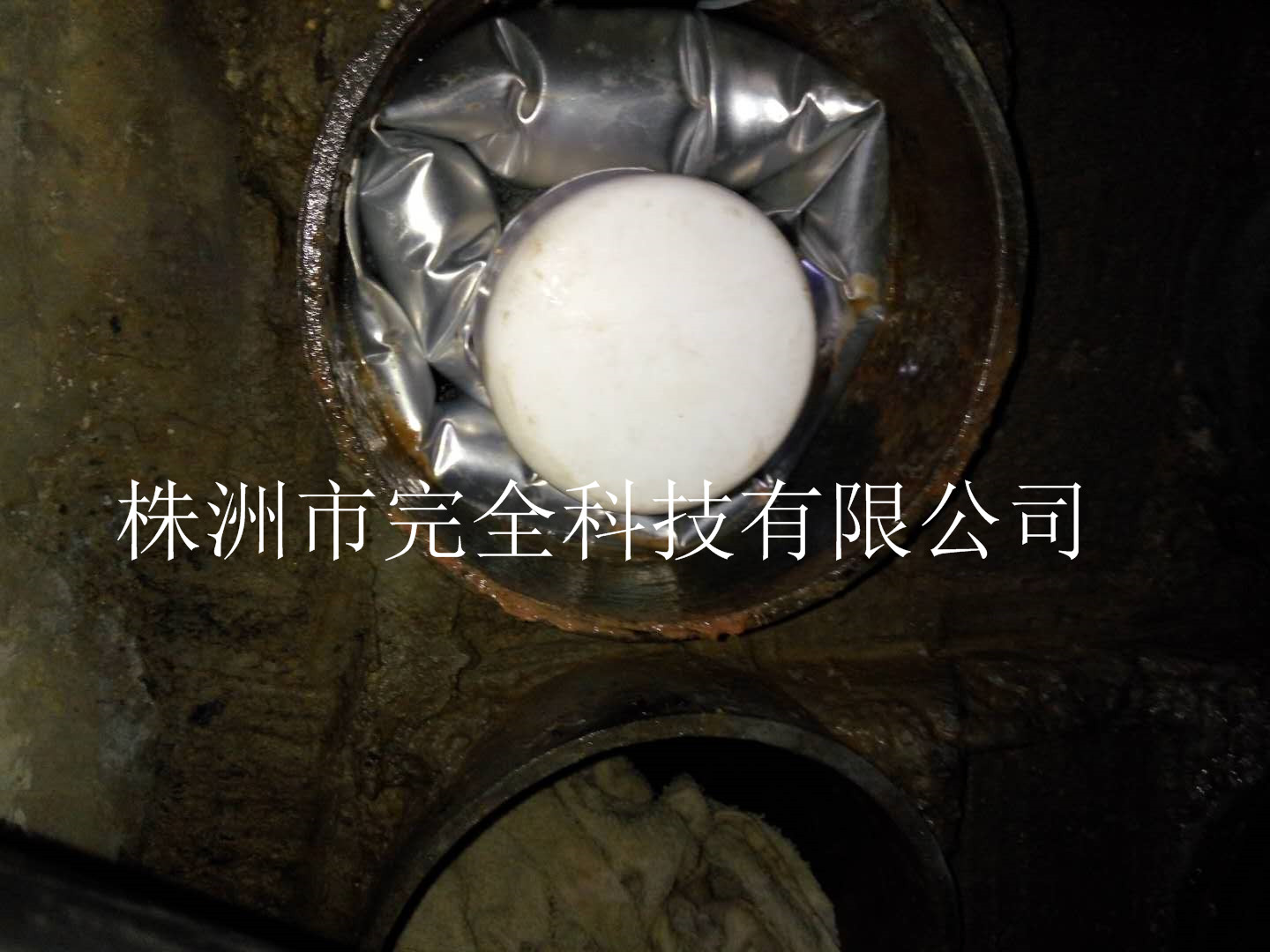

       地铁上电缆管道密封气囊的试点安装  地铁上电缆管道密封气囊的试点安装             地铁上电缆管道密封气囊的试点安装  地铁上电缆管道密封气囊的试点安装


  WQ-TEK®电缆管道密封气囊是我公司结合国内外先进技术研发的一种新型管道柔性密封技术,现已获得国家实用新型专利证书,充气型套管式电缆贯穿密封装置可针对各种塑料、钢铁、混凝土等管道提供完全防水密封,有效防止水渗漏而流入管孔、变电站地下室或用户端的受电端。

  【电缆管道密封气囊的特性与优点】

  ◆安装快速、 拆除简便、应用范围广;

  ◆渗水的管道、椭圆形的管道或电缆皆可安装;

  ◆充气式电缆管道密封袋空管及多芯电缆均可应用;

  ◆充气式管塞不含有毒泡沫及树脂,不受酸碱性环境影响,不受管道流水影响;

  ◆防止电缆潜动移位、可抵抗严苛的环境,使用寿命20年以上。

  ◆对管网做分段封堵后,缩短甚至避免抢维修前的抽水、挖泥时间,极大提高抢维修作业效率。

  【应用范围】

  ◆适用不同性质(电力、通讯、城建)管道的防水密封;

  ◆适用不同材料(PVC、钢铁、水泥、钢铁混泥土等)管道的防水密封;

  ◆适用单根或多根电缆的管道,也可密封没有电缆穿过的管道;

  ◆充气式电缆管道密封袋适用于所料电缆及有金属护套的电缆。

WQ-TEK®电缆管道密封气囊

  欢迎有相关需求的工程与我们联系免费安装试用,株洲市完全科技有限公司竭诚为您服务,量身定制科学高效的防水封堵方案。

  技术咨询电话:0731-22373206     QQ: 411395613

  更多详情欢迎进入完全科技官网详询    http://www.wqkj2004.com
