电缆管孔封堵施工总结报告分享


     天津电缆管孔封堵施工总结分享。随着电缆安装规范越来越完善,电力从业者也意识到了电缆安装时管孔封堵的重要性和紧迫性。株洲完全科技专注防水封堵材料研产,一直从事电缆管道柔性封堵研发。WQBZ充气型电缆管道封堵气囊已经成功应用于市场10余年,推广经验丰富。下面分享一份充气型管道封堵气囊成功应用于世界500强企业的施工总结报告。

     一、试点位置

     天津市东丽区纬六道的金**(天津)护理用品有限公司内


天津电缆管孔封堵施工总结分享

图1、甲方公司外景照片

     二、现场情况

     1、位于道路中间电缆井内不断产生积水(见图2),当积水水位淹没电缆管孔后,积水蔓延到机房电缆沟内(见图3)。


天津电缆管孔封堵施工总结分享

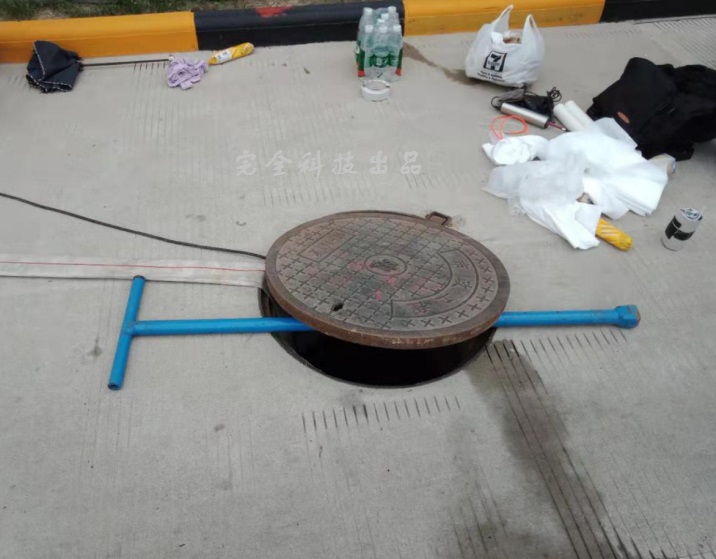

图2、道路中间电缆井



天津电缆管孔封堵施工总结分享

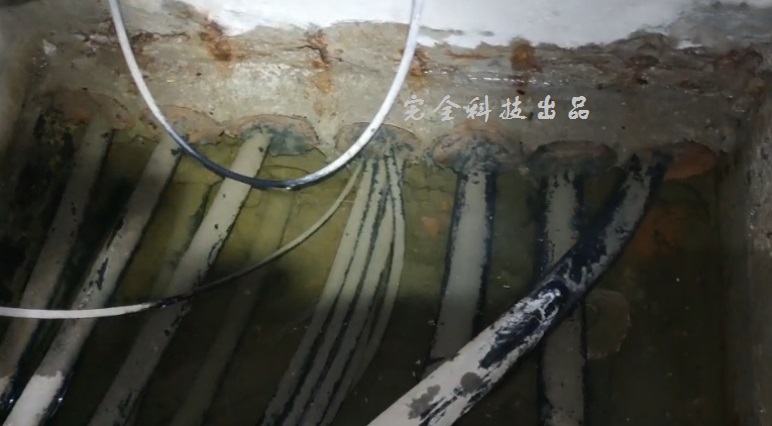

图3、机房电缆沟内积水照片


     2、对道路中间电缆井抽水后,机房电缆沟内积水消失。发现电缆沟内:1)内径120mm的电缆孔内填充的防火泥存在较大缝隙;2)内径60mm的空管孔存在明显孔洞,初步看类似老鼠洞。发现道路中间电缆井内的电缆管孔完全敞开,没有做任何防水堵漏措施(见图4)。


天津电缆管孔封堵施工总结分享

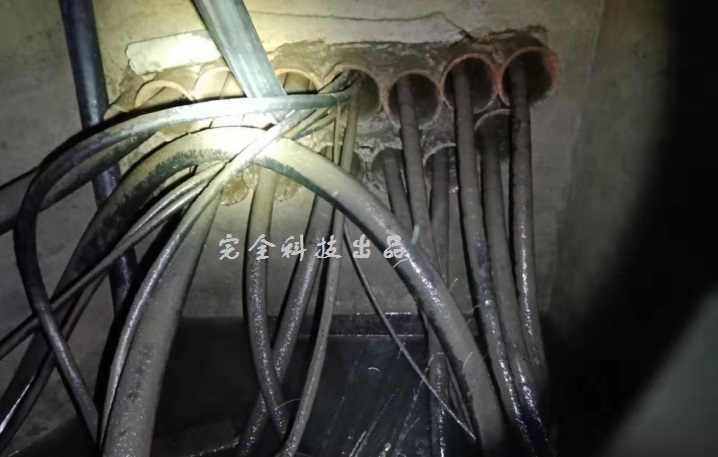

图4、电缆井内管孔墙面照片


     三、施工方案分析及选择

     方案1、对机房电缆沟内的电缆孔进行封堵。问题点:泥土把下层电缆管孔全部掩埋,需要清理大量泥土,露出电缆孔才能施工;2)电缆孔内由防火泥封堵材料,也需要清理干净;3)电缆沟空间狭小,清理泥土(含防火泥)和后续安装充气袋产品都比较困难。

     方案2、对道路中间电缆井内的电缆孔进行封堵。问题:1)井内积水不断上升,需要不断抽水;2)电缆交错需要调整电缆位置。

     方案选择:经两处现场比较分析,最终选择方案2进行施工。

     四、施工流程展示

     1、先对道路中间电缆井抽水,当水位降至20-30厘米时,暂停抽水,施工人员下井施工;当积水上升接近膝盖位置,施工人员出井,再次抽水。

     2、清理管孔淤泥残渣。


天津电缆管孔封堵施工总结分享

图5、管孔清理前后对比(右孔已清理,左孔未清理)


天津电缆管孔封堵施工总结分享

图6、全部管孔清理后


     3、充气袋封堵安装。

     1)完成内径120mm单根电缆管孔(见图7)和空管封堵(见图8)


天津电缆管孔封堵施工总结分享

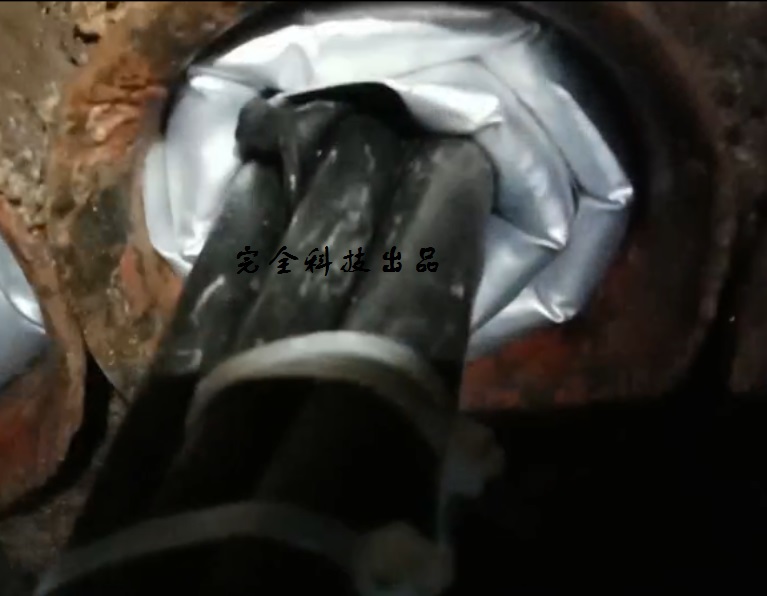

图7、内径120mm单根电缆管孔封堵照片



天津电缆管孔封堵施工总结分享

图8、内径120mm空管孔封堵照片(左侧孔)



     2)完成多根电缆管孔封堵


天津电缆管孔封堵施工总结分享

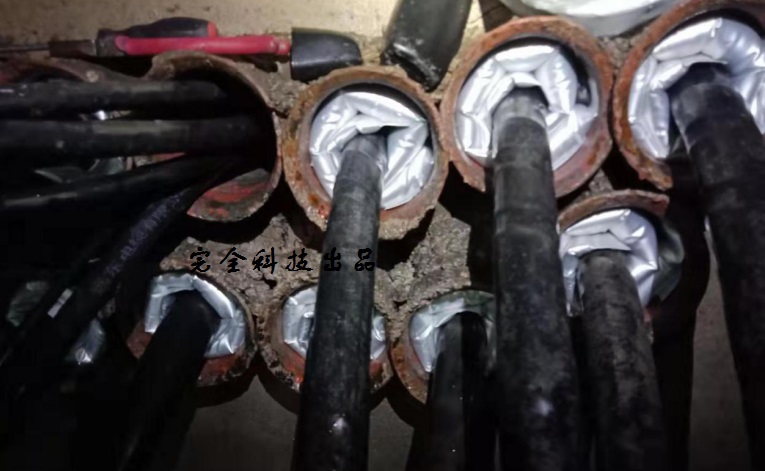

图9、内径120mm多根电缆管孔封堵照片


     3)最后完成两个内径60mm空管孔封堵。注:此处两个管孔属于漏报数据,采用其它方式进行处理:先做吸水擦干处理(采用卫生纸多次吸干管壁水分),再用圆木加防水胶带内置封堵(见图10),最后用防水结构胶做表面防水处理(见图11)。


天津电缆管孔封堵施工总结分享

图10、圆木加防水胶带内置封堵照片



天津电缆管孔封堵施工总结分享

图11、防水结构胶做表面防水处理照片


     五、施工效果承诺

     产品施工承诺:株洲市完全科技生产的充气袋产品主要用于圆形管孔内部防水密封(不含电缆绝缘层内部或管道外壁漏水),对本充气袋做10年质量承保,10年内若因产品质量问题导致封堵失效,免费提供更换产品。

     六、封堵效果质量鉴定与辨别方式

     问题辨别:当机房电缆沟内再次出现积水,则证明有渗漏水点。但渗漏水点是管道内部封堵不到位,还是由于水泥结构层填充不严实造成的,就需要做进一步验证判断。

     封堵管孔是否渗漏水的验证方法:将道路中间的电缆井抽干水,对机房电缆沟增加水量,观察充气袋封堵的电缆孔是否不断有渗漏水出现,若是有出水出现,又或是发现充气袋产品明显破损(手指按压出现凹陷后不能恢复到膨胀状态),则表示封堵失效。

     七、施工结果反馈

     安装10天后,电话联系施工承包方齐工,齐工反馈充气封堵气囊安装后,对道路中间的电缆井内积水进行抽干处理。机房电缆沟内未见积水,充气袋封堵后的电缆孔无渗水湿印,充气袋产品手指按压凹陷后快速回弹恢复。甲方现场人员刘工等对效果认可。
