长江过江隧道也有了自己的综合管廊
2017-03-07
株洲市完全科技有限公司——专注研发电缆管道防水封堵高科技新型产品，为祖国电力建设撸起袖子干实实在在的事实儿。我们时刻与您共同关注中国电力：
据【国家电网公司】网讯：8月16日，淮南～南京～上海1000千伏交流特高压输变电工程苏通GIL综合管廊工程(以下简称“苏通GIL综合管廊工程”)开工。这是世界上首次在重要输电通道中采用特高压GIL技术，通过江底隧道穿越长江，是目前世界上电压等级最高、输送容量最大、技术水平最高的超长距离GIL创新工程。

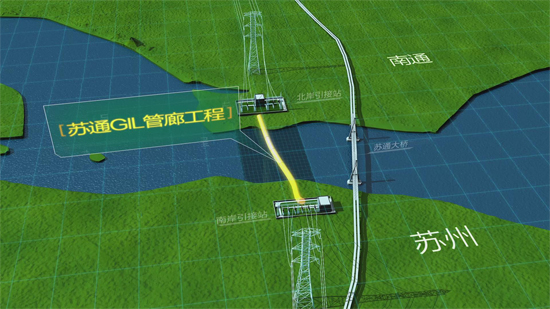

苏通GIL管廊工程地理位置
苏通GIL综合管廊工程位于江苏苏通大桥上游1公里处，上层敷设两回(6相)1000千伏气体绝缘金属封闭线路(GIL)，下层预留两回500千伏电缆以及通信、有线电视等市政通用管线。工程起于南岸(苏州)引接站，止于北岸(南通)引接站，隧道长5530.5米，盾构机直径12.1米，是穿越长江大直径、长距离过江隧道之一。总投资约47.63亿元，计划于2019年建成投运。
作为世界上首个特高压GIL综合管廊工程，建设面临多个罕见难题——将建设目前国内埋深最深、水压最高的隧道，技术难度大、施工挑战高;GIL位于输电线路中部，工频电压耐受水平高，对GIL可靠性要求高;需重新研发全套设备，开发专用运输、安装设备和工器具，并形成一整套可指导工程建设运行的技术规范。

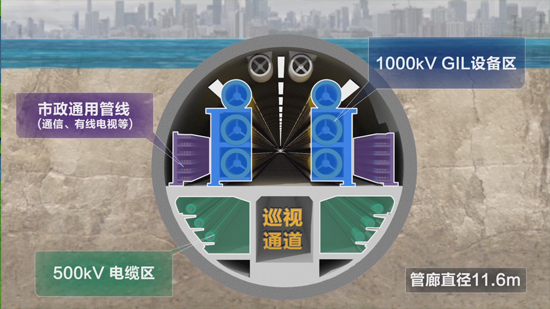

水下管廊横断面示意图
建设苏通GIL综合管廊工程意义重大。该工程是华东特高压交流环网合环运行的“咽喉要道”和控制性工程，建成后，将形成华东特高压受端环网，大大提高华东地区接受区外电的能力，满足华东地区经济社会发展对电力的需求，将新增受电能力3500万千瓦，每年可减少发电用煤2亿吨，减排二氧化硫96万吨、氮氧化物53万吨、烟尘11万吨，对促进经济社会与生态环境和谐发展具有重要意义。同时，苏通GIL综合管廊工程是特高压输电领域的重大技术创新，为特高压、超高压输电提供了新的方向，也将进一步提高国内电工装备制造水平，持续提升我国在世界电网技术和电工装备制造领域的影响力和竞争力。
江苏省人民政府副省长马秋林出席会议并讲话。马秋林表示，江苏是经济大省，也是用电大省，建设苏通GIL综合管廊工程，形成华东特高压交流环网，将为江苏经济社会长远发展提供能源保障，有利于江苏进一步优化能源布局，调整能源结构。
工程施工示意图
国家电网公司副总经理出席开工动员会并宣布工程开工。刘泽洪说，苏通GIL综合管廊工程建设意义重大，但难度高、工期紧、任务重，国家电网公司将周密安排，科学管理，全力做到安全零事故、质量零缺陷、进度零延误。
【相关链接】
苏通GIL综合管廊工程简介
●管廊建设
苏通GIL综合管廊工程管廊综合利用，上层敷设两回1000千伏GIL，同时还可布置通信、有线电视等市政通用管线，下层预留两回500千伏电缆区，其核准动态总投资约47.63亿元，计划于2019年建成投运。
●隧道建设
工程隧道长5530.5米，盾构机直径12.1米，是长江大直径、长距离隧道之一;隧道结构底面标高-74.83米，水土压力超过0.9兆帕，也是目前国内埋深最深、水压最高的隧道。
●工程概况
工程起于南岸(苏州)引接站，止于北岸(南通)引接站，均位于江苏苏通大桥上游(西侧)1千米处，距离长江南北岸大堤分别约200米、160米;1000千伏GIL管线单相长达5.8千米，两回6相总长约35千米，其额定电流为6300安;两端通过地面引接站内的门形架构与特高压线路连接，分别引接至1000千伏泰州站和1000千伏苏州站。
目前城市地下管廊衬砌渗漏水问题，尤其是施工缝处、城市地下管廊的接口处及管节之间的连接处等薄弱环节的渗、漏水更为严重。其中的电缆和光纤进水后，会影响其使用寿命，那么我们该如何保护电缆或者光纤呢?那如何解决这个难题呢?下面就请完全科技管道防水专家为你解决这个问题：工欲善其事必先利其器，首先先介绍一下我们的利器-WQBZ充气型电缆管道密封系统它主要功能是密封管道管口，有效阻止积水、泥沙、虫鼠、有害气体等物质进入管道。
湖南株洲市完全科技有限公司生产的国家专利充气型管道防水封堵产品，产品核心部件“充气管塞”，是高分子铝箔复合材料制成的密封气袋，利用充气膨胀的原理实现管孔的封堵效果。充气管塞两侧贴有防水胶条，防水胶条在产品充气达到2.6-2.8公斤气压时，将管道、充气管塞、电缆三者之间的空隙很好的填充，以达到完全密封效果。充气管塞充气孔内侧安装有硅胶材料，在充气完成拔除充气管时，硅胶材料的自我填充的性能可以对充气孔进行封堵，确保气体不泄漏。

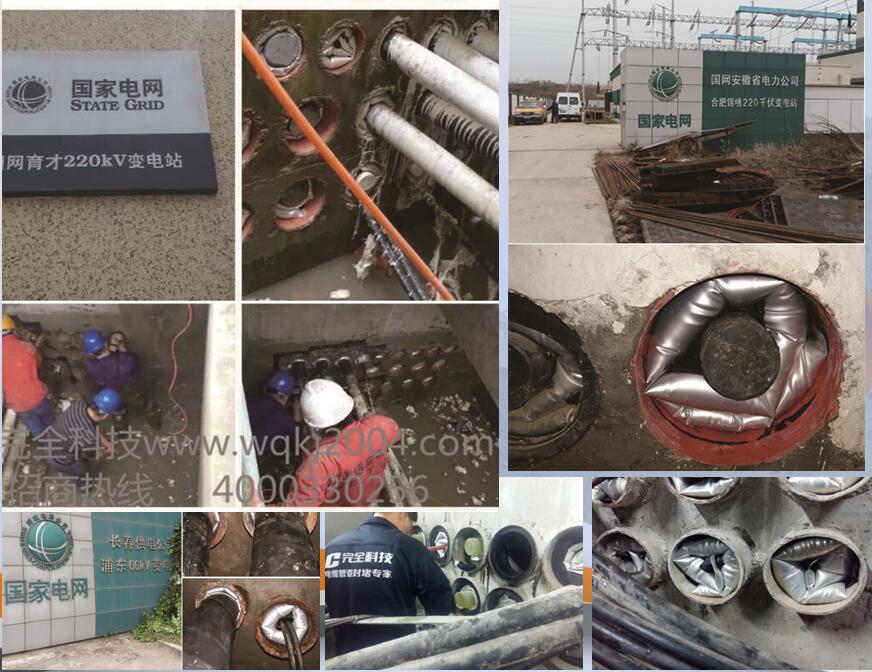

WQBZ充气型电缆管道封堵装置的工程应用

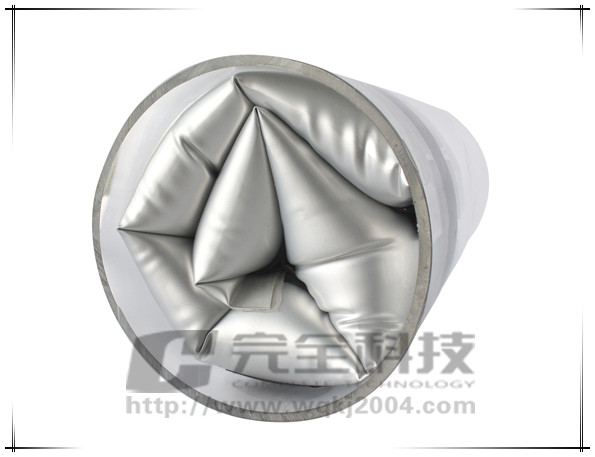

充气型管道封堵气囊
WQBZ充气型电缆管道密封产品的应用特点：
1、能应对空管、单个管道内多根电缆穿过等多种封堵需求
2、封堵效果好，进行两端封堵后能完全隔绝管道内积水、泥沙、有害气体、虫鼠的进入，保持干燥清洁
3、安装条件低，多种气源自主选择;安装快速，单人即可完成操作;后期维护的拆除简便，不伤电缆和管道壁
4、正确安装到位后，在不出现人为破坏的情况下使用寿命长达20年
5、宽幅工作温差(-15℃—60℃)，抵抗地下水酸碱腐蚀能力强，可承受线缆轴向拉伸与低频震动
6、应用范围：主要应用于电力、通讯、城建、城市轨道交通的地下管网电缆管道孔封堵、商住小区地下土建墙体穿墙孔洞封堵;适用于塑料、钢铁、水泥等硬性材质的管道;封堵孔洞适用于圆形或椭圆形。
7、产品具有一定的阻燃效果。
8、根据客户的需求可实现二次安装利用。
城市电力地下管网如果尽早采用充气型管道防水封堵产品，能有效提升管道内线缆防护等级、运行安全系数，避免后期投入大量资金、人力反复进行清淤疏通。不影响后期的线缆敷设与更换。
