电力电缆隧道中的主要设计

2017-07-12

　　电力电缆隧道中的主要设计?【电缆管道封堵，全能服务商----株洲完全科技转载整理】据北极星输配电网讯:电力电缆隧道综合监控系统主要利用信息化自动监控技术，通过软件控制，由传统人为巡检方式转换为计算机自动化监控。该技术方式，不仅可以提高电力电缆隧道运行的稳定性、实用性、科学性以及准确性，并且还可辅助预测，具有预知功能，一旦电力电缆隧道运行中出现风险或故障，监控系统可以准确、及时的定位故障点，具有良好的灵活性和准确性，可以将损失降低最小，同时，还可大大降低人力维护成本与劳动强度，提高电力电缆隧道维护质量。

电力电缆隧道中的主要设计

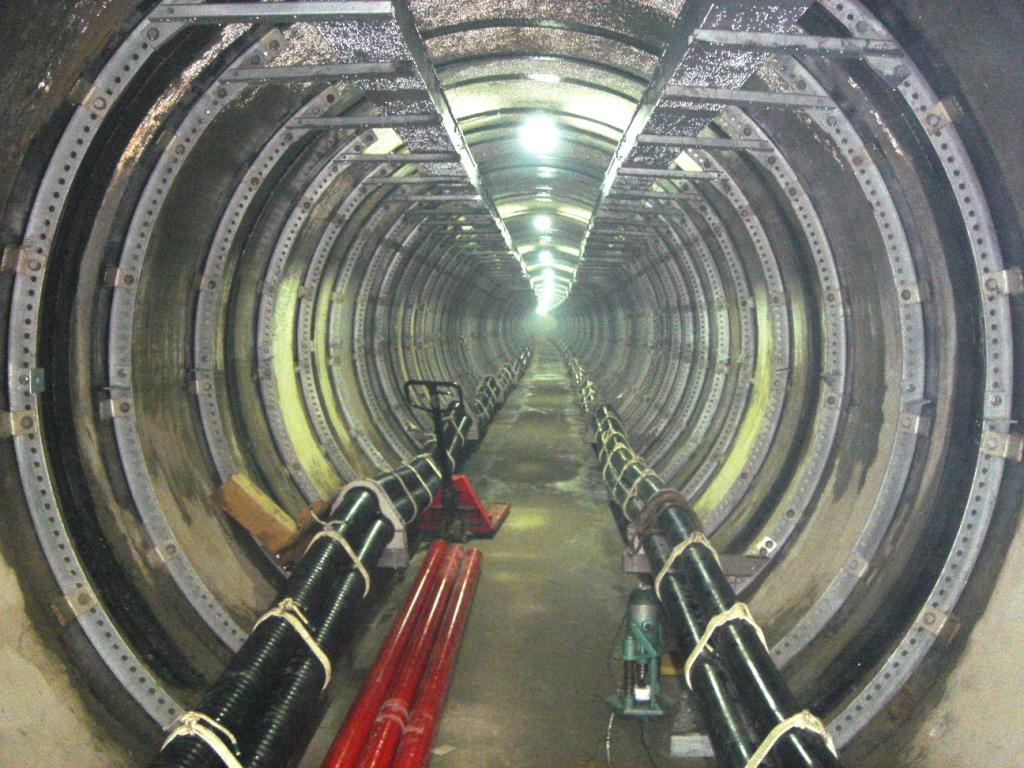

电力电缆隧道

　　环境温度监测系统

　　随着社会用电需求的不断增长，电缆隧道长度也随之增加，传统线性感温电缆已无法满足当前环境温度的监测需求，综合监控系统设计采用分布式测温光纤系统，该系统是由光电检测器、二极管激光器、信号处理器、传感回路以及计算机处理模块等设备构成。具有可定位、精度高、稳定性强等特点，可对单通道1.5-4.5km长度范围内的电缆进行温度监控。每个监控控制区均可进行预警参数的设定。最多可设定500个电缆监控点，监控点与系统主机相连，可准确显示电缆的报警信息、温度轨迹以及受损点。

　　气体监测系统

　　电力电缆隧道中如果存在有毒有害气体，并且无法及时排出时，对进入隧道巡检的工作人员人身安全造成极大威胁，针对该问题，必须对电缆隧道中容易产生的CH4、H2S、CO等有害气体，进行实时监控。对电缆隧道防火墙划分为若干分区，在各分区内设定一组环境监测传感器，对有害气体进行实时监控，将采集到的环境信息传输到综合监控平台。同时，还需对隧道内的空气温湿度、含氧量进行监控，尽可能的保障工作人员的人身安全。

　　火灾预警系统

　　该功能模块主要采用预警/控制总线连接方式，由火灾预警控制主机与火灾探测器、消防联动装置以及报警提示设备组建构成，可接收各探测区域返回具有地址码的火灾预警信号，并显示详细的位置与信息。在隧道两头各设立1个火灾控制器，火灾预警控制器接收到火灾报警信号后，可手动或自动向防火门、风机、消防设备发出控制信号，并给予报警信号。提示工作人员迅速处理火灾。

　　视频防盗系统

　　在位于电缆隧道出入口或重要设备位置安置视频监控设备，对电力电缆隧道内安全防护进行实时监控。该监控系统由摄像设备、视频光端机以及编码器等设备构成。本系统采用红外防水摄像机，具有外置红外灯，可达到IP68防护等级，有效监控范围为50m。系统将采集到的视频信息通过视频电缆SYV75-5传输至视频光端机，在利用通信光纤把视频信息传输到视频编码器，然后把模拟信息转换成DVD画质的D1数字信号，最后，实时显示在控制室的显示器中。

　　电缆管道封堵系统

　　WQBZ充气型电缆管道密封系统它主要功能是密封管道管口，有效阻止积水、泥沙、虫鼠、有害气体等物质进入管道。

　　湖南株洲市完全科技有限公司生产的国家专利充气型管道防水封堵产品，产品核心部件“充气管塞”，是高分子铝箔复合材料制成的密封气袋，利用充气膨胀的原理实现管孔的封堵效果。充气管塞两侧贴有防水胶条，防水胶条在产品充气达到2.6-2.8公斤气压时，将管道、充气管塞、电缆三者之间的空隙很好的填充，以达到完全密封效果。充气管塞充气孔内侧安装有硅胶材料，在充气完成拔除充气管时，硅胶材料的自我填充的性能可以对充气孔进行封堵，确保气体不泄漏。

　　充气式电缆管道封堵气囊产品的应用特点有：

　　1、能应对空管、单个管道内多根电缆穿过等多种封堵需求。

　　2、封堵效果好，进行两端封堵后能完全隔绝管道内积水、泥沙、有害气体、虫鼠的进入，保持干燥清洁。

　　3、安装条件低，多种气源自主选择;安装快速，单人即可完成操作;后期维护的拆除简便，不伤电缆和管道壁。

　　4、正确安装到位后，在不出现人为破坏的情况下使用寿命长达20年。

　　5、宽幅工作温差(-15℃—60℃)，抵抗地下水酸碱腐蚀能力强，可承受线缆轴向拉伸与低频震动。

　　6、应用范围：主要应用于电力、通讯、城建、城市轨道交通的地下管网电缆管道孔封堵、商住小区地下土建墙体穿墙孔洞封堵;适用于塑料、钢铁、水泥等硬性材质的管道;封堵孔洞适用于圆形或椭圆形。

　　7、产品具有一定的阻燃效果。

　　8、根据客户的需求可实现二次安装利用。

　　城市电力地下管网如果尽早采用充气型管道防水封堵产品，能有效提升管道内线缆防护等级、运行安全系数，避免后期投入大量资金、人力反复进行清淤疏通。不影响后期的线缆敷设与更换。
