配电室内电缆安装规定

2018-11-12



  配电室内电缆安装规定。[株洲完全科技] 在以往的工作中,配电室电缆管道室外检修井内由于前期施工的不规范,将多根管道随意分布,也没有对管道之间的缝隙用混凝土进行填充,形成了一个“天然”的渗水/漏水口,而且还造成了电缆管道的变形,严重的造成管道的破裂。当管道出现漏水以后,室外的检修井内就形成了“一片汪洋”,雨水经过管道的渗流,导致室内的配电室积水严重,电气设备都处在积水中,严重影响当地的用电安全。可见,配电室的电缆安装非常重要。

  电缆敷设一般规定

  (1)应避免电缆遭受机械性外力、过热、腐蚀等危害;满足安全要求条件下,应保证电缆路径最短;应便于敷设、维护;宜避开将要挖掘施工的地方。

  (2)电缆在任何敷设方式及其全部路径条件的上下左右改变部位,均应满足电缆允许弯曲半径要求。

  (3)同一通道内电缆数量较多时,若在同一侧的多层支架上敷设,应符合下列规定:

  ①应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列 ;

  ②支架层数受通道空间限制时,35kV及以下的相邻电压级电力电缆,可排列于同一层支架上,1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上 ;

  ③ 同一重要回路的工作与备用电缆实行耐火分隔时,应配置在不同层的支架上 。


电室内电缆沟一般用于配电设备的进出线


  (4)明敷的电缆不宜平行敷设在热力管道的上部。

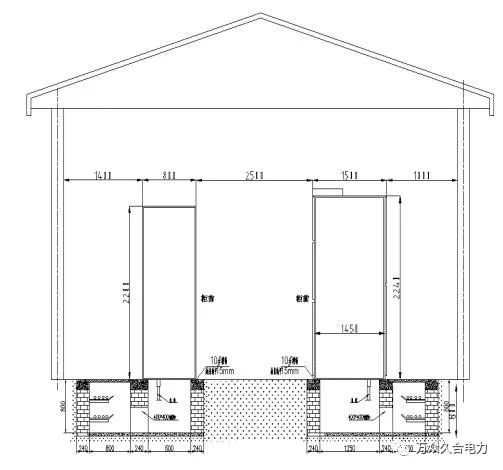

  配电室内电缆沟


配电室内电缆沟


  (1)配电室内电缆沟一般用于配电设备的进出线,基本分为柜下单沟和双电缆沟。

  (2)电缆沟沟壁为MU10蒸压灰砂砖,M5水泥沙加砌筑,沟壁1:2水泥砂浆抹面,压顶及基础均为C20混凝土;设备下方均需预埋槽钢。

  (3)电缆沟、隧道或工作井内通道的净宽,不宜小于下页表中所列值:

  (4)电缆支架、梯架或托盘的层间距离,应满足能方便地敷设电缆及其固定、安置接头的要求,且在多根电缆同置于一层情况下,可更换或增设任一根电缆及其接头;在采用电缆截面或接头外径尚非很大的情况下,符合上述要求的电缆支架、梯架或托盘的层间距离的最小值,可取下表所列数值:

  (5)水平敷设时电缆支架的最上层、最下层布置尺寸,应符合下列规定:

  ①最上层支架距构筑物顶板或梁底的净距允许最小值,应满足电缆引接至上侧柜盘时的允许弯曲半径要求,且不宜小于上页表所列数再加80~150mm的和值。

  ②最上层支架距其他设备的净距,不应小于300mm;当无法满足时应设置防护板。

  ③最下层支架距地坪、沟道底部的最小净距,不宜小于下表所列值。

  配电室电缆管道的封堵

  配电室电缆管道的封堵,哪种材料可以解决配电室电缆管道封堵问题?发泡胶(沫状的聚氨酯物料迅速膨胀并与空气或接触到的基体中的水分发生固化反应形成泡沫。固化后的发泡胶泡沫对管道进行密封填充,形成封堵)这种方法的缺陷在于使用的材料和管道之间会由于外界环境温度产生热胀冷缩,形成开裂失去防水的效果。而且拆除时会留下大量的难以处理的残留物。作为一种泡沫状固体,在这种情况下也很难对管道进行封堵填充。这种情况可以选用株洲市完全科技的wqbz充气型电缆管道封堵系统,在有水的空置、变形的管道内,在安装时添加一根200mm的塑胶棒或是一端带帽封闭的PVC水管(更为便宜轻便)作为假电缆,根据电缆管道直径和电缆直径之间必须至少存留60mm安装空间的标准选取假电缆的大小进行安装。安装时只需将充气型电缆管道封堵系统围绕假电缆卷曲略小于管道口,放入管口后使用惰性气体或是压缩空气进行填充。当内部气压达到0.29±0.02Mpa时,气囊外侧的防水材料受到挤压,通过自流延伸将产品、管道、电缆三者间的细小缝隙填充,实现彻底密封,将充气软管拔除后,产品充气口自动密闭。完成安装后可以看到一个显著的封堵效果。

  由于室外检修井内管道的排布与室内配电室管道排布情况,可以看出两者之间存在很大的漏水空间,所以封堵时需要将两头的所有管道进行一个全面的封堵才可以彻底的解决配电室管道所存在的漏水问题。
