工程案例

宁波庆丰桥竖吊索锚具防水防腐采用充气型斜拉索导管防水装置

2022-05-22

      2020年4月宁波市政桥梁养护单位对庆丰桥竖吊索梁端预埋管进行防腐抗渗处置,以保障吊索底部与锚具的良好性能。在施工之前,市政桥梁养护单位主动寻找到株洲市完全科技有限公司,对其公司生产的充气型斜拉索导管防水装置进行技术沟通,并到现场做安装演示,确认该防水装置具备长期防水防腐功能。继而对全桥所有竖吊索底部导管孔防水防腐材料进行全面更换。

宁波庆丰桥基本概况

      位于三江口下游跨越甬江的通途路庆丰桥,主桥为单跨地锚式悬索桥,引桥为双幅预应力混凝土连续箱梁,桥梁结构全长734米,主桥面宽41米,引桥32.5米。横跨奉化江,全长510米,两边引桥各长175米,双向8车道。庆丰桥组合式索塔采用门式框架结构,弧形主缆使大跨径一越而过,气势壮观却简洁轻盈,极具城市门户象征。

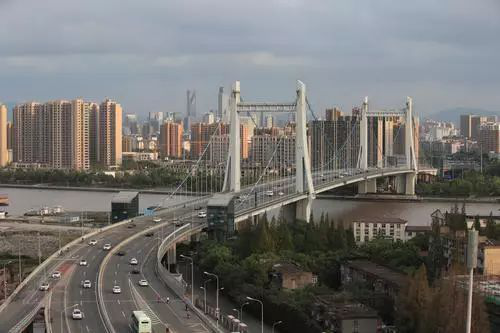

宁波庆丰桥远景照片


      宁波庆丰桥主缆采用PPWS法编制,每根主缆由37股预制平行钢丝索组成单缆设计拉力为47MN,安全系数为2.4。全桥竖吊索有27对(54根),采用销接式双根PES5-91平行钢丝成品索,安全系数达到2。

宁波庆丰桥夜景照片

宁波庆丰桥竖吊索锚具防水防腐施工

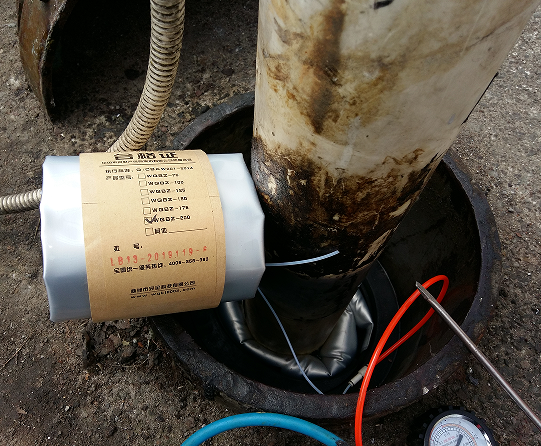

  吊索底部套管充气型斜拉索导管防水装置施工1

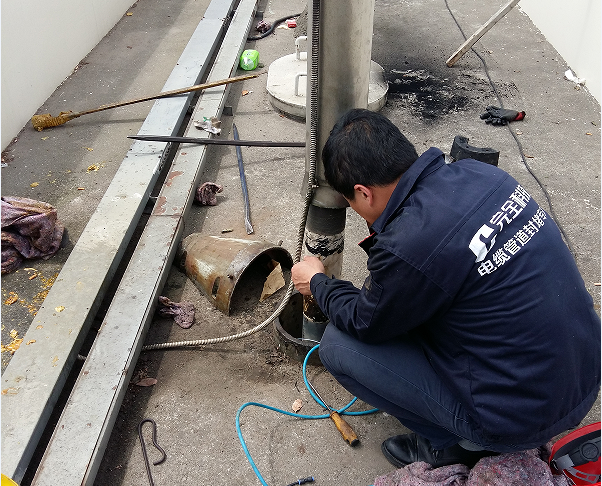

吊索底部套管充气型斜拉索导管防水装置施工施工2

吊索底部套管充气型斜拉索导管防水装置施工3

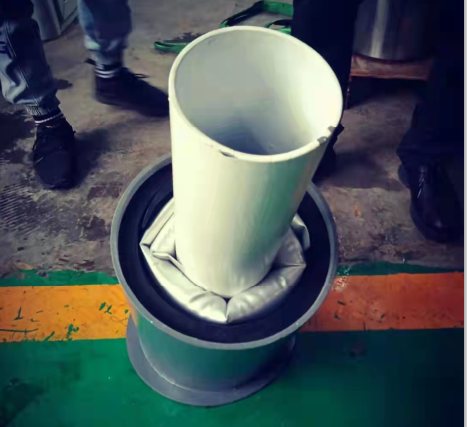

充气型斜拉索导管防水装置结构展示

充气型斜拉索导管防水装置结构展示

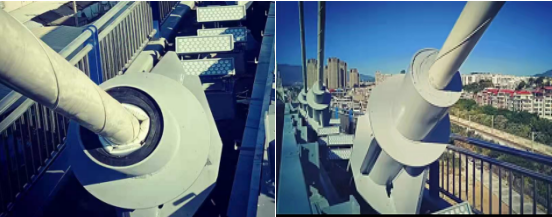

桥梁斜拉索导管密封效果照片

传统索导管防腐施工方式及存在的问题

      传统索导管防腐施工方式主要有:一是对索导管内灌注大量发泡剂;二是对索导管内灌注大量防腐油脂。这两种方式存在的问题主要表现为:一是对发泡剂或防腐油脂的需求量太大,现场施工对材料的搬运和灌注耗时费力;二是随着环境气温变化以及高频率桥面震动导致的竖吊索振动,造成固化的发泡剂产生开裂渗水或防腐油脂融化渗漏问题。

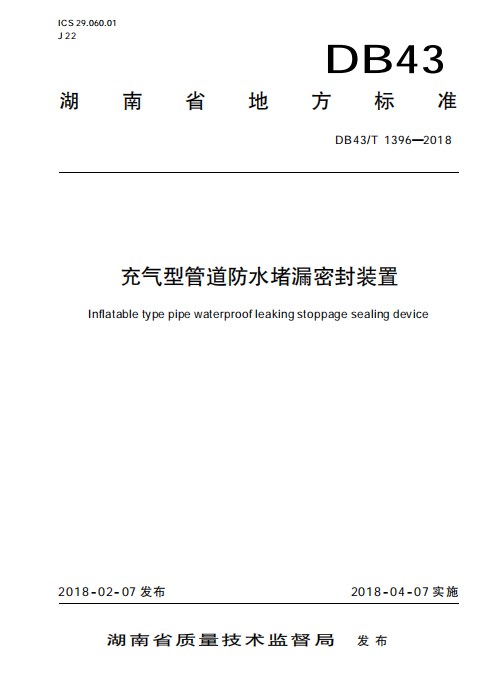

      针对这些问题,株洲市完全科技有限公司经过几年的摸索实践,充气式防水密封装置技术日趋成熟,并申请获得了新型专利证书《充气型斜拉索导管密封系统》,参与制定湖南省地方标准《充气型管道防水堵漏密封装置》。新型技术产品的推出,为桥梁缆索和锚具的防水防腐提供了新的选择,一种施工方便且更长效的防水防腐方案。
