新型索导管抗震密封技术
2022-07-22
关键词：索导管、抗震密封、防水防腐
桥梁斜拉索（或吊索）预埋管也叫索导管，分为塔端（顶端）和桥面梁端（底端）两部分，索导管内部有缆索与锚具衔接装置，以及减震器，这三个部件属于维系大桥承重功能和桥体稳定性的关键设备。因此，做好索导管的密封工作，对预防缆索与锚具发生侵水腐蚀和保护减震器不受外部破坏具有重要意义。
在此，主要讲述桥面梁端（底端）索导管的密封问题。
传统的预埋管防腐密封方式：一是对预埋管内填充发泡剂，将预埋管内部填满发泡剂，缆索与锚具斜街装置以及减震器都处于发泡剂的包裹范围内，利用发泡剂阻隔雨水和外部空气；二是对预埋管内灌注防腐油脂，防腐油脂将缆索与锚具衔接部位完全淹没。再加上预埋管外部的防雨罩（也叫将军帽）的遮盖密封，以此达到防水防腐要求。
清理索导管内发泡剂（贵州红枫湖大桥）
清理索导管内发泡剂（株洲建宁大桥）
清理索导管内防腐油脂（宁波鄞州大桥）
传统施工方式存在的问题：
1、发泡剂或防腐油脂的材料使用量很大，材料成本和运输成本都不低。
2、施工过程耗时，对现场环境也容易造成污染。
3、材料有效期或保质期偏短，维护周期短，维护成本较高。发泡剂固化后无法经受长期拉索或桥面震动造成裂缝渗水，防腐油脂超过保质期变质。
抗震式防水密封技术介绍
抗震式防水密封技术是有株洲市完全科技有限公司基于充气型管道防水密封产品的抗震特性，在桥梁斜拉索预埋管防水领域的延伸运用。经历八年时间的技术升级和施工经验积累，近20座桥梁工程实践证明，充气型管道防水密封技术可以取代大量填充发泡剂或灌注防腐油脂的方式，实现对斜拉索和锚具的防水防腐效果。公司于2016年获得实用新型专利（桥梁斜拉索锚固端防腐防水端封装置，证书标号：ZL. 2016 2 0758577.3）
株洲市完全科技有限公司生产的充气型管道防水密封产品（密封气囊）依据2011年的实用新型专利（一种充气型管道防水堵漏密封装置，证书编号：ZL. 2011 2 0169284.9）和2018年湖南省地方标准（充气型管道防水堵漏装置，标准编号：DB43/T 1396-2018），通过自动化生产线生产，经过企业自发研制的专用检测设备检验，产品质量合格率98%以上。
抗震密封产品展示
密封气囊（规格有：φ200、定制型号）
变径橡胶圈（规格有：φ240、φ300、φ400）
专用充气工具（3kg微量气压表，4转2快插接头，二氧化碳小气瓶供气）
安装施工步骤展示
第一步，拆开防雨罩
第二步，拆开减震器
第三步，清理索导管内发泡剂或防腐油脂，腾出产品安装位置

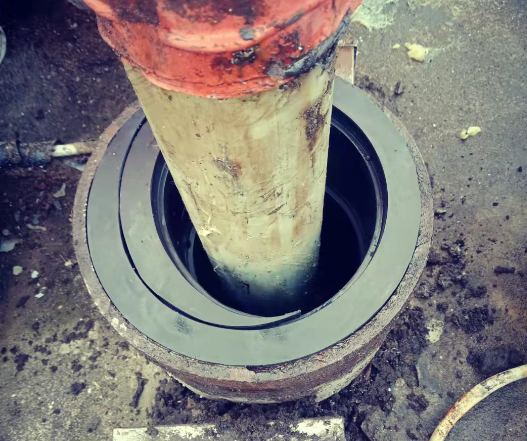

第四步，安装变径橡胶圈
第五步，同步定位密封气囊
第六步，变径橡胶圈与密封气囊同步下沉到密封部位
第七步，对密封气囊完成充气
第八步，做闭水实验
第九步，刮防腐密封胶（厚度2-3cm ）
第十步，安装减震器（省略）
第十一步，安装防雨罩（省略）
抗震密封技术的优势
1、产品（密封气囊）依靠内部气压保持密封压力，产品与缆索表面属于柔性接触，可以长期承受缆索摆动和桥面震动。
2、产品构成相对简单，施工过程方便快捷。单纯安装充气密封产品仅需10-15分钟/孔。
3、产品有效期长达10年以上，极大降低后期维护综合成本。
工程案例部分展示
抗震密封效果照片（上海临港新城环湖三路A港桥）
抗震密封效果照片（舟山富翅门大桥）
抗震密封效果照片（重庆武陵山大桥）
抗震密封效果照片（福建龙岩大桥）
抗震密封效果照片（宁波长丰桥）
抗震密封效果照片（宁波鄞州大桥）
技术咨询：完全科技 李工 18973338007（微信同号）
