常见的几种桥梁缆索防腐方法
2024-11-25
关键词：桥梁养护、缆索防腐、索导管密封
桥梁养护是确保桥梁结构安全、持久使用的工作。具体包括日常巡检、清洁、结构检测、病害修复等内容。缆索作为桥梁的关键受力部件，缆索防腐至关重要，也是桥梁养护重中之重。常见的缆索防腐方法有：
涂层防护：为缆索涂上多层防腐漆，像给它穿上保护外衣，隔离空气和水分，如在一些斜拉桥的缆索上会涂有环氧富锌底漆等涂层。
密封防护：一是对缆索表层防护，例如使用密封材料把缆索包裹起来，又例制作不锈钢护套，套在缆索表面等。二是对缆索与锚具结合部位的防腐防护，例如在索导管内灌注防腐油脂（或聚氨酯发泡剂），让缆索与锚具结合部位覆盖于防腐油脂（或聚氨酯发泡材料）内不与外界空气接触，又例如使用充气型斜拉索导管密封系统把索导管端口进行柔性密封，杜绝雨水进入索导管内，使得缆索与锚具连接部位不受雨水锈蚀。还有更保险的做法就是多重防腐手段都用上，担心一道防腐措施不够，那就做两重、三重。
下面介绍下目前推荐使用的索导管端口柔性密封方法，即充气型斜拉索导管密封系统的施工步骤：
1、 清理索导管。清理深度为索导管端口内部向下150mm，这个位置深度也就是充气型斜拉索导管密封系统的安装位置。需要这个位置原有的防腐材料（防腐油脂、聚氨酯发泡材料等）清除干净。

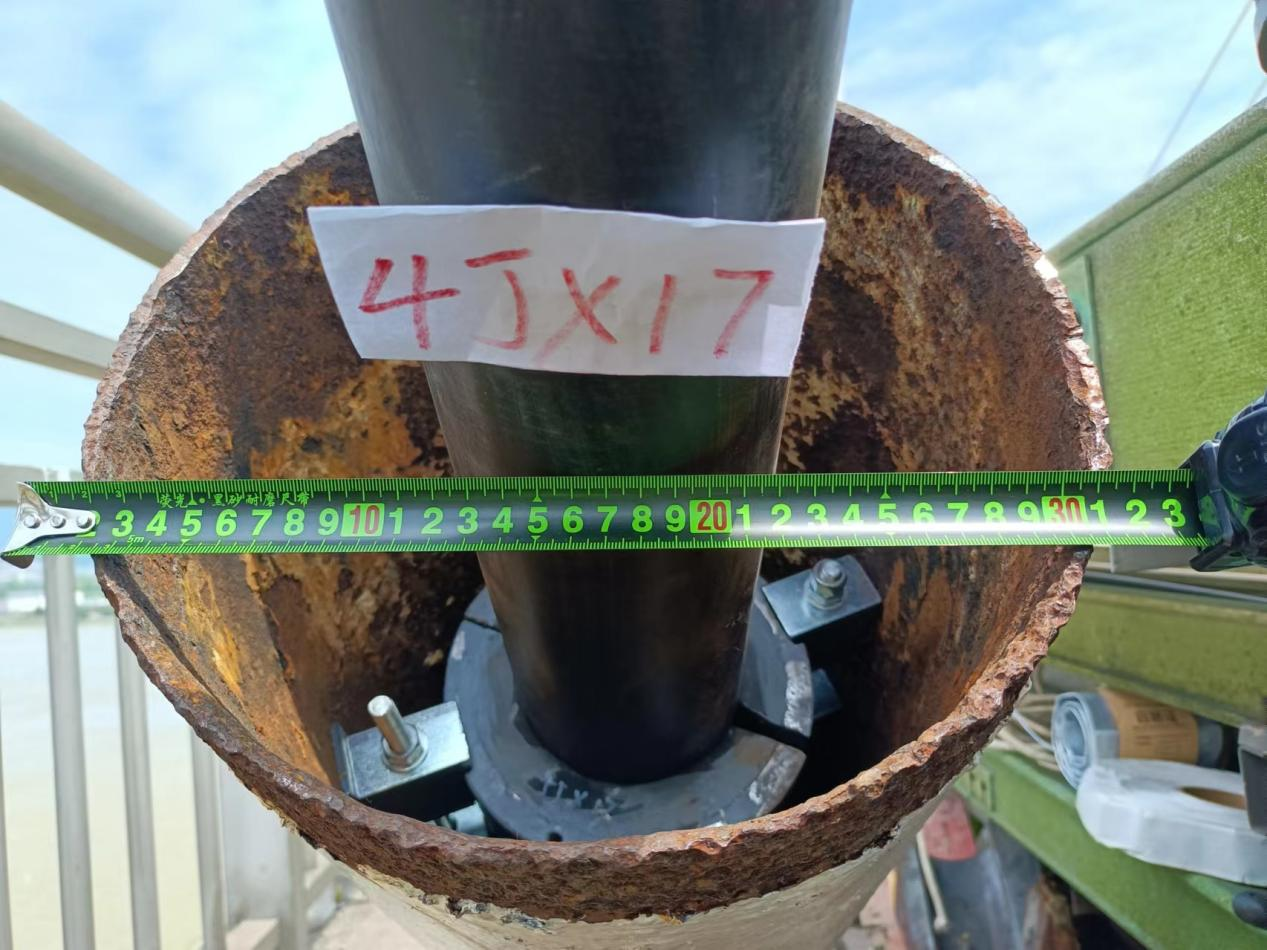

图2、索导管端口清理后的现场照片
2、安装变径橡胶衬套。根据缆索与索导管内壁的间距大小，选择对应规格厚度的变径橡胶衬套，缩小需要密封的间距，这个缩小的密封间距控制在20-45mm之间为宜。
3、安装高强度密封气囊。对应合适（或缩小）的密封间距，选用对应规格的密封气囊，进行充气密封。此时，密封气囊与变径橡胶衬套相互配合，形成索导管端口上下（即内外）阻隔，雨水将无法进入索导管内部。
图3、索导管端口柔性密封效果现场照片
4. 覆盖防腐密封胶。在密封气囊个变径橡胶衬套外表面，覆盖一层防腐密封胶，覆盖厚度20mm左右。此层材料的主要是对密封气囊的保护，同时也是起到多一层防护的作用。
索导管密封工程案例：
清水塘大桥（株洲八桥）拉索导管孔封堵方案
https://mp.weixin.qq.com/s?__biz=Mzg3MDk3ODI3MA==&mid=2247483815&idx=1&sn=0f1a29dd15c9834fe02c500dfe802409&chksm=ce84c616f9f34f004239a93a2602c14242829ebfe7e094e5cf2c74476d304dd692606c6120ea&token=1058562842&lang=zh_CN#rd
宁波鄞州大桥竖吊索锚固端防水防腐施工案例
http://www.wqkj2004.com/a/chanpinzhongxin/jieshao/20220518/5870.html?1653885527
福建龙岩大桥斜拉索导管孔洞防水防腐施工
http://www.wqkj2004.com/a/chanpinzhongxin/jieshao/20211222/5854.html?1653885799
桥梁养护是确保桥梁结构安全、持久使用的工作。具体包括日常巡检、清洁、结构检测、病害修复等内容。缆索作为桥梁的关键受力部件，缆索防腐至关重要，也是桥梁养护重中之重。常见的缆索防腐方法有：
涂层防护：为缆索涂上多层防腐漆，像给它穿上保护外衣，隔离空气和水分，如在一些斜拉桥的缆索上会涂有环氧富锌底漆等涂层。
密封防护：一是对缆索表层防护，例如使用密封材料把缆索包裹起来，又例制作不锈钢护套，套在缆索表面等。二是对缆索与锚具结合部位的防腐防护，例如在索导管内灌注防腐油脂（或聚氨酯发泡剂），让缆索与锚具结合部位覆盖于防腐油脂（或聚氨酯发泡材料）内不与外界空气接触，又例如使用充气型斜拉索导管密封系统把索导管端口进行柔性密封，杜绝雨水进入索导管内，使得缆索与锚具连接部位不受雨水锈蚀。还有更保险的做法就是多重防腐手段都用上，担心一道防腐措施不够，那就做两重、三重。
下面介绍下目前推荐使用的索导管端口柔性密封方法，即充气型斜拉索导管密封系统的施工步骤：

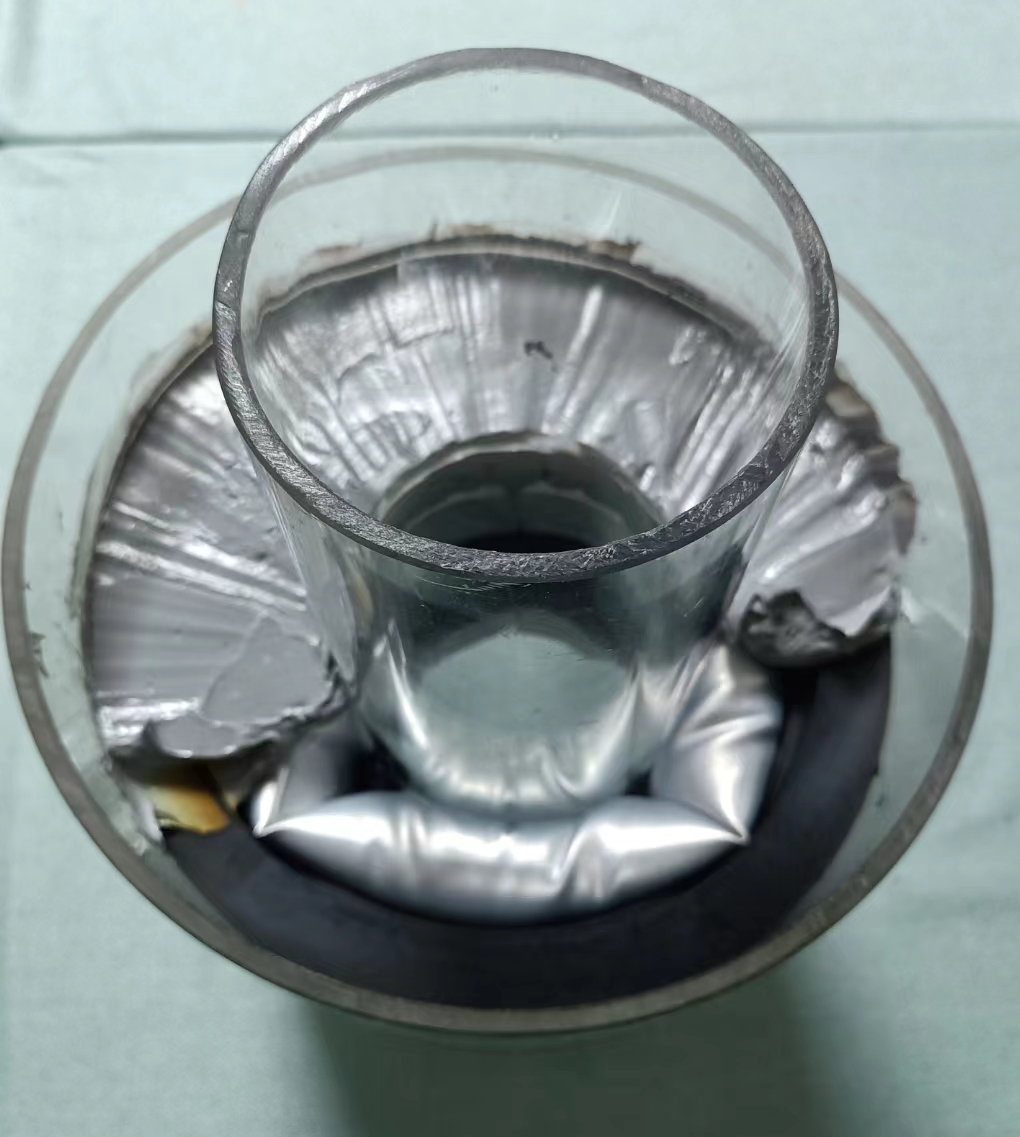

图1、模拟索导管端口柔性密封照片
