桥梁索导管部位缆索防火与锚具防腐密封问题解决方案
2025-06-13
关键词：缆索桥梁、缆索防火、缆索防腐、桥梁养护、充气型斜拉索导管密封装置

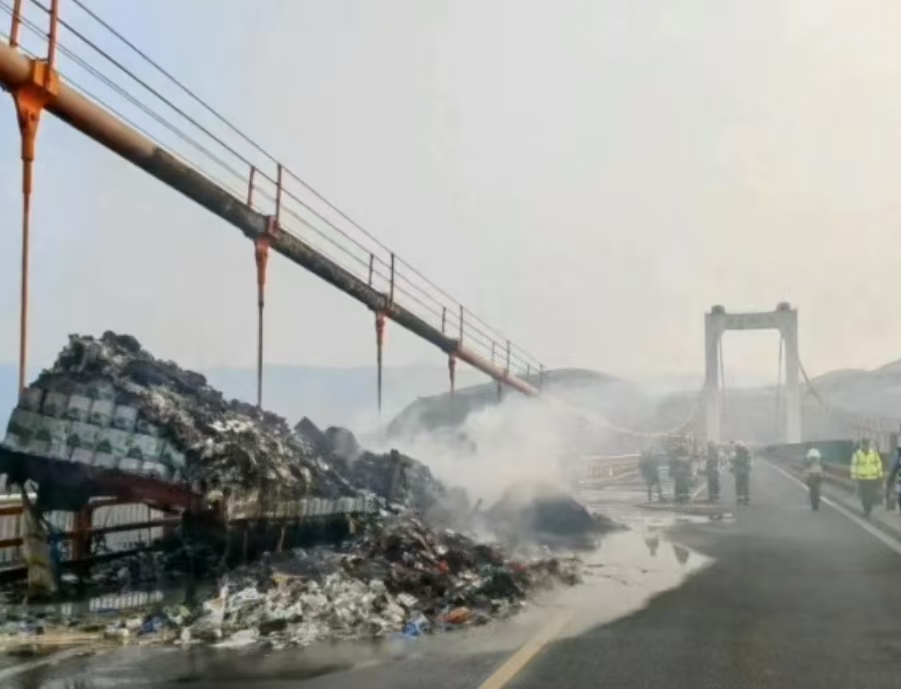

图、桥面车辆起火致缆索受损
腐蚀与火灾都会对缆索桥梁的构成了严重的安全威胁，而现行的规范对于缆索防护结构火损致灾的问题涉及较少。由于火灾本身具有多发性和偶发性的特点，单红依靠一些消防设施，在某些情况下，难以及时控制火势的蔓延。在此背景下针对缆索桥维养及使用过工程中存在或或出现的影响承重缆索耐久密封和抗火隔热一体化问题，相关专家团队从理论、方法、材料、结构等方面开展较为系统的研究和工程应用，并立项、编制、出版了《桥梁承重缆索抗火密封综合防护技术规程》（C/CCTAS61-2023）。该技术规程主要是在抽显干空气的基础上,在平行钢丝外层用纤维抗火隔热带、纤维密封胶带及陶瓷化纤缠包带，构成多级的耐高温密封隔热防护体系。
近年来，交通主管部门和大桥管养单位对于桥梁抗火的重视程度在不断提高，并采取了一些针对性的措施。但在综合防护技术工程化的过程中，在抗震持久性和防火防水密封材料的兼容性两个主要方面仍存在改进的空间。首先，绝大多数单位在选用抗火材料时，未考虑缆索在振动工况下，如何使其长期使用性能不受影响;其次，防护结构中抗火与密封材料之间的兼容性问题，亦需要设法加以解决。
株洲市完全科技有限公司技术团队在十几年的电缆管道防水防火问题研究基础上，推出了“充气型斜拉索导管密封装置”，在索导管端口密封的基础上，同步实现防水、防火、密封、抗震功能，成功解决了索导管部位包缠防火材料的难题。

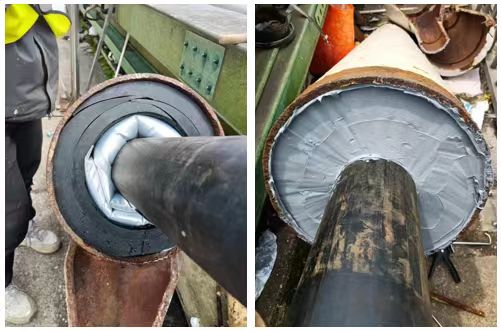

图、充气型斜拉索导管密封装置
材料构成及密封原理
充气型斜拉索导管密封装置，主要材料构成包括：变径橡胶圈、高强度密封气囊、防火密封胶。变径橡胶圈的作用是将索导管空隙宽度缩小到拉索外40mm以内；拉索外40mm以内缝隙宽度由高强度密封气囊都完成充气膨胀密封，以此形成上下层隔断；外层刮涂防火密封胶，一是对内部高强度密封气囊形成二次保护，二是端口表面平整无法形成积水。
功能特点与优势
密封装置全部材料都是柔性材料或柔性固化状态，能够承受面桥梁或缆索较小幅度的长期振动和挤压。同步实现防水、防火、密封、防腐。密封装置安装位置处于防雨罩下面索导管顶端，类似于给热水瓶口按上了软木塞。即使上层防雨罩发生渗漏水或高温炸裂，密封装置也能够起到隔离高温和雨水的作用。
密封装置所用材料都是成品材料，在现场可以直接装配。施工操作简单、快速，10分钟左右密封一个索导管孔。施工现场不存在材料或垃圾的跑冒滴漏现象，符合当前施工环保要求。
工程案例链接：
清水塘大桥（株洲八桥）吊索导管孔防腐密封
福建龙岩大桥斜拉索导管孔洞防腐密封
宁波鄞州大桥吊杆锚具防腐采用充气型斜拉索导管防水装置
